充液阀
发布时间:2017-06-30 浏览次数:0


   B1  CF型充液阀(通径:32 ~ 350 mm ,  压力: 31.5 MPa

在液压传动机械中, 为了提高机器的空行程速度和回程速度, 广泛应用充液阀来实现对液压缸的快速大流量充液和排液。

工作原理

CF型充液阀属常闭式充液阀,其工作原理与液控单向阀相似, 即流向A ® B可自由流动, 而流向B ® A是可控的。当X口加控制压,单向阀打开, B ® A;X口卸压, 单向阀关闭, B ® A不通。

 特点

a. 开启压力低,自吸性能好;

b. 流道设计通畅,流阻小;

c. 控制压力低,复位可靠;
       d.
具有多种变形和安装连接形式,使用方便;

e. 结构紧凑,外形尺寸最小。


基本结构图及液压原理符号



(1) 充液阀

(2) 预卸机能:1=有,2=无

(3) 附加机能:无标志=不带电磁阀,外部控制;D=带电磁阀,内部控制

(4) 压力级:31.5MPa

(5) 通径(mm):3240506380100125160200250300350

(6) 安装连接形式:B=板式安装在缸底上,与充液箱管式连接;

                 J=板式安装在缸底上,无外壳,浸在充液箱中;

                 F=对外采用法兰结构形式。

(7)设计序号: 5=第五次改进型

(8)其他细节用文字说明



附注: a.安装要求 ¾¾ 推荐尽量采取垂直安装。

b.在供货时均带连接法兰和安装螺钉。

c 特殊要求 ¾¾ 用户对阀的机能、参数、安装连接形式和尺寸等有特殊要求时, 可以特殊订货。

例如, 可根据缸底的具体结构、尺寸提供安装在活动缸底内的充液阀。


附注:  a. 安装要求 ¾¾ 推荐尽量采取垂直安装,A口方向可在绕阀轴线360O内任意选定。

 b. 用户如需要提供A口连接发兰、密封垫和紧固螺钉,订货时请注明。

 c. 特殊要求 ¾¾ 用户对阀的机能、参数、安装连接形式和尺寸等有特殊要求时,可以特殊订货。例如,可根据缸底的具体结构、尺寸提供安装在活动缸底内的充液阀。


B2  CF1-H*F型充液阀(通径: 40 ~ 80 mm

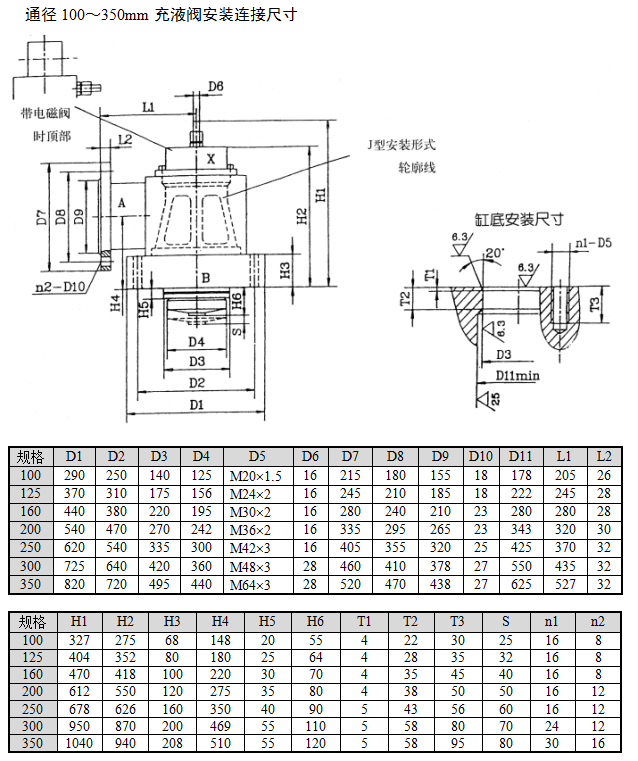

安装连接尺寸
